Panduan Pengoperasian Poros Traktor Sungai U-joint

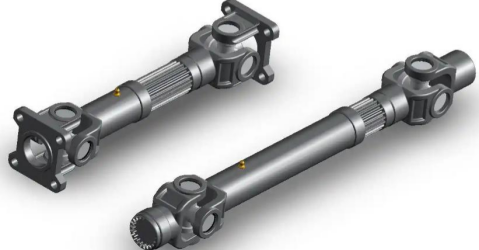

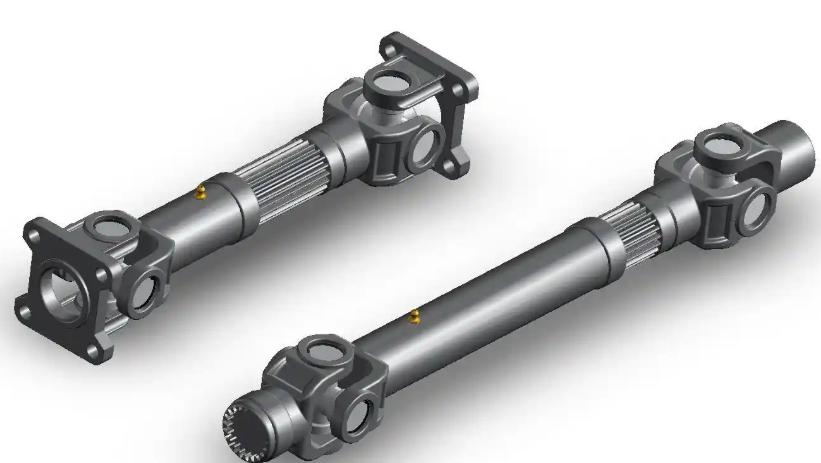

Poros penggerak sambungan universal traktor ( Poros penggerak PTO ) merupakan komponen paling kritis yang menghubungkan poros Power Take-Off (PTO) traktor dengan poros masukan alat pertanian. Pemasangan dan pengoperasian yang benar tidak hanya mencegah kegagalan peralatan tetapi juga penting untuk menjamin keselamatan operator. Panduan ini disusun sesuai dengan standar nasional dan peraturan industri; semua personel terkait harus benar-benar mematuhinya.

Panduan Pengoperasian Poros Traktor U-joint rive.pdf

I. Standar Referensi ：

GB/T 17126.2-2009 / ISO 5126-2: Traktor dan mesin pertanian — Poros penggerak pelepas daya dan sambungan masukan daya — Bagian 2: Spesifikasi untuk penggunaan poros penggerak PTO.

II. Pedoman Pemasangan Kunci

1．Penyelarasan Fase yang Benar:

Selama pemasangan, pastikan sambungan garpu (bukaan garpu) di kedua ujung poros sambungan universal berada pada bidang yang sama. Untuk poros penggerak sambungan universal silang ganda, poros keluaran hanya akan mencapai kecepatan putaran yang seragam jika sudut antara poros masukan dan keluaran serta poros penggerak sama, dan kedua sambungan garpu berada pada bidang yang sama. Jika fase tidak sejajar (misalnya offset 90 derajat), hal ini akan menyebabkan kecepatan keluaran berfluktuasi tidak menentu, menghasilkan beban tumbukan yang parah dan getaran yang tidak normal, yang dapat dengan mudah menyebabkan kerusakan pada roller poros silang atau terpuntirnya tabung poros.

2. Pembatasan sudut sambungan

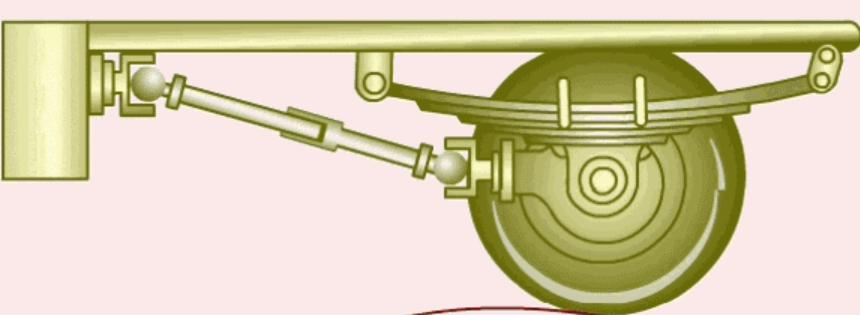

(1) Selama operasi pengolahan tanah, sudut antara poros power take-off (PTO) dan poros penggerak harus dijaga pada ≤10°; melebihi batas ini sangat dilarang. Sudut yang berlebihan akan mengakibatkan kecepatan transmisi tidak merata, meningkatkan keausan pada sambungan universal dan bantalan, dan bahkan dapat menyebabkan resonansi transmisi atau risiko kerusakan.

(2) Saat mengangkat peralatan pertanian untuk berbelok di tanjung, sudut elevasi tidak boleh melebihi 25° sampai 30°. Jika diperlukan sudut elevasi yang lebih besar atau pengangkutan jarak jauh, power take-off harus dimatikan.

3. Penyesuaian Panjang dan Jarak Bebas:

Menyesuaikan panjang poros penggerak adalah kunci untuk mencegahnya 'macet' atau 'lepas.'

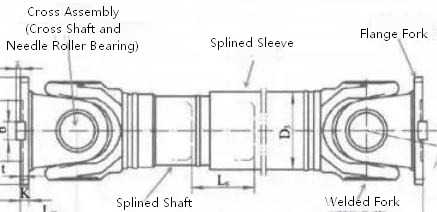

(1) Ketika alat pertanian diangkat ke titik tertinggi, jarak bebas geser aksial lebih dari 15 mm hingga 20 mm harus dipertahankan antara poros penggerak sambungan universal dan selongsong spline, untuk mencegah poros penggerak 'turun dari bawah' atau ditarik keluar pada posisi ekstrem sistem suspensi, dan menghindari gangguan mekanis yang merusak kotak roda gigi atau sambungan universal. Jika jarak bebas terlalu kecil (<1 5mm), poros persegi dapat dengan mudah terdorong seluruhnya ke dalam tabung selongsong ketika alat pertanian membentur tanah keras atau mengalami benturan, menyebabkan panjang total poros penggerak melebihi batas dan merusak sambungan universal atau poros input gearbox; jika terlalu besar (>20–30 mm), hal ini dapat mengurangi stabilitas transmisi atau meningkatkan risiko tercabut (terutama saat menurunkan).

(2) Ketika alat pertanian diturunkan ke posisi terendah (mengolah tanah), panjang perkawinan antara poros penggerak PTO traktor dan spline alat harus tidak kurang dari 200 mm, dan lebih besar dari tiga kali diameter atau panjang penampang poros splined, untuk memastikan bahwa poros penggerak tidak akan tertarik keluar pada kondisi kerja ekstensi maksimum.

AKU AKU AKU. Prosedur Operasi Standar

1. Keterlibatan Kekuatan yang Halus.

Dilarang keras menyalakan tenaga secara tiba-tiba atau menginjak gas secara agresif ketika alat pertanian masuk ke dalam tanah. Tenaga harus dihidupkan terlebih dahulu dalam keadaan terangkat, dan setelah kecepatan putaran stabil, alat pertanian harus diturunkan secara perlahan ke dalam tanah.

（1）Sebelum menggunakan tenaga, pastikan peralatan pertanian [seperti penggarap, bajak, dll.] dalam keadaan terangkat sepenuhnya, poros pelepas tenaga [PTO] terlepas dari kopling, dan throttle berada pada kecepatan rendah.

（2）Gunakan tenaga secara halus (dengan melepaskan pedal kopling secara perlahan atau menggerakkan tuas PTO), dan setelah kecepatan engine dan implementasi stabil, tingkatkan throttle secara bertahap hingga kecepatan yang diperlukan untuk tugas tersebut;

(3) Turunkan alat ke dalam tanah secara perlahan untuk menghindari peningkatan beban secara tiba-tiba yang dapat membebani drivetrain, menyebabkan mesin mati, atau merusak peralatan ；

(4) Dilarang keras untuk 'memulai setelah memasuki tanah' atau 'membanting throttle secara agresif saat memasuki tanah', jika tidak maka dapat dengan mudah menyebabkan kerusakan sambungan universal, kerusakan kotak roda gigi, kelebihan beban mesin, atau bahkan kecelakaan keselamatan;

(5) Apabila diperlukan penghentian atau pemindahan selama pengoperasian, aliran listrik harus diputus dan alat pertanian harus diangkat terlebih dahulu sebelum dipindahkan atau mundur (dilarang mundur atau berbelok tajam setelah masuk ke dalam tanah).

2. Memutar dan Membalikkan

Saat mengoperasikan alat seperti anakan putar, traktor tidak boleh berbelok tajam atau mundur. Saat berbelok di tanjung, alat harus diangkat. Jika listrik belum diputus, ketinggian pengangkatan tidak boleh melebihi sudut aman sambungan universal (biasanya ≤30°), dan kecepatan mesin harus dikurangi.

(1) Dilarang keras melakukan belokan tajam atau mundur selama pengoperasian, jika tidak maka dapat dengan mudah memutar dan mematahkan poros bilah, merusak sambungan universal, atau menyebabkan risiko terguling;

(2) Saat berbelok di tanjung tanpa memutus aliran listrik, anakan putar harus diangkat dengan benar terlebih dahulu (memastikan bahwa bilah muncul dari tanah dan sudut kemiringan sambungan universal adalah ≤30°), sekaligus mengurangi throttle dan menurunkan kecepatan putaran PTO, menghindari beban berlebih pada sistem transmisi;

(3) Jika listrik diputus sebelum diputar atau dipindahkan, maka dapat diangkat ke posisi tertinggi dan dikunci; mengangkat terlalu tinggi selama pengoperasian atau memaksa berbelok selama pengoperasian kecepatan tinggi akan menyebabkan kerusakan karena sambungan universal melebihi sudut batasnya, atau menyebabkan guncangan sistem hidrolik; (4) Sebelum melakukan semua operasi, harus dipastikan bahwa tidak ada orang di sekitar; dilarang keras mendekati bagian yang berputar saat anakan putar sedang berjalan, dan mesin harus dihentikan dan power take-off harus diputus dengan prioritas sebelum pengangkatan atau penyetelan.

3． Pelumasan teratur

(1) Siklus pelumasan: Periksa dan lumasi sambungan universal poros silang dan pasangan geser spline setiap 8–10 jam pengoperasian atau sebelum penggunaan pertama setiap hari; jika lingkungan kerja berdebu, lembab, atau pengoperasian dengan intensitas tinggi, frekuensinya harus ditingkatkan.

( 2) Jenis pelumas: Gemuk berbasis litium bertekanan ekstrim (seperti No. 2 atau No. 3) harus digunakan, hindari gemuk berbasis kalsium (tahan panas buruk, mudah diemulsi); Nomor 3 cocok untuk suhu tinggi/beban berat, dan No.2 cocok untuk suhu rendah/beban ringan.
(3) Poin operasional utama: Gunakan pistol gemuk untuk mengarahkan ke puting gemuk (jika ada) dan menyuntikkan gemuk di bawah tekanan yang stabil sampai oli lama dan kotoran terperas oleh gemuk baru dari celah segel oli poros silang atau tepi sepatu spline, yang menunjukkan bahwa rongga telah terisi penuh; jika tidak ada puting gemuk, pelapisan manual diperlukan setelah pembongkaran, inspeksi, dan pembersihan.

(4) Tindakan pencegahan: Jika sambungan universal atau spline terasa macet, berkarat, atau sulit untuk menyuntikkan gemuk, hal ini menunjukkan bahwa bagian dalam sudah kekurangan oli atau terdapat debu yang menumpuk, dan harus dibongkar dan dicuci daripada memaksa injeksi gemuk; injeksi gemuk yang berlebihan dapat merusak segel oli, sehingga menyebabkan kontaminasi.
